螺絲廠

專業螺絲定製工廠32年技藝 · 工匠沉澱 · 螺絲定製22年定製經驗+品質超同行35%!

收藏本站 在線留言 網站地圖

服務熱線:400-8375-866
24小時服務熱線:13149943113

熱門關鍵詞:機械牙螺絲十字螺絲一字螺絲單模螺絲自攻牙螺絲定製螺絲华体会app官网生產廠家

當前位置首頁 » 新聞資訊 » 螺栓淬火裂縫的原因分析及外觀表現!

螺栓淬火裂縫的原因分析及外觀表現!

返回列表 來源:www.aquabnk.com 查看手機網址
掃一掃!螺栓淬火裂縫的原因分析及外觀表現!掃一掃!
瀏覽:- 發布日期:2018-01-03 17:53:40【

有時螺栓在出貨時檢驗時,會發現部分的螺栓表麵有裂縫。它大多數的清晰地出現在螺栓頭部的表麵。可能會含有其他夾雜物。而這種裂縫的形成有可能是在鑄造時或者在其他成型工藝或熱處理的過程中,由於螺栓受到外界的應力而造成的,當螺栓工作再次加熱時通常由於氧化皮的剝落耐使用裂縫變死。

那麼如果螺栓出現裂縫是因為什麼原因呢,其外觀表現又是如何的,今天世世通螺絲廠家就來簡單的介紹一下:

螺栓緊固件

上圖中的這種裂縫出現在螺栓的頭部,很有可能是在熱處理過程 中,由於過高的熱應力和應變,都可能產生的淬火 裂縫 ,淬火裂縫 通常是不規則相交,無規律方向 的呈現在螺栓緊固件的表麵。當然這種情況下,無論是任何深度,任何長度或任何部位的淬火 裂縫 都是不允許存在的。

螺栓緊固件

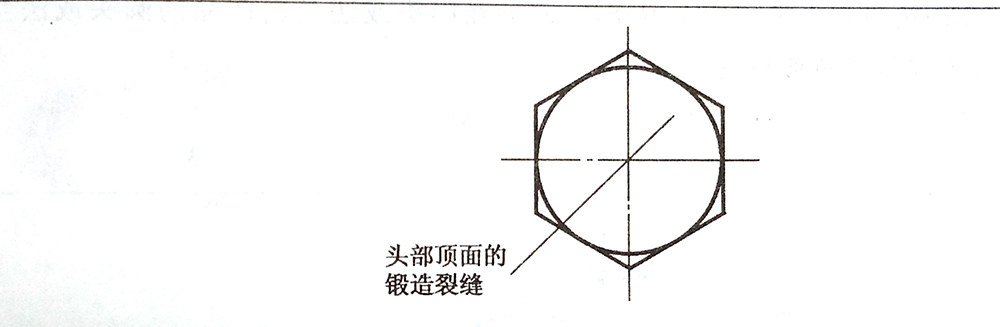

最常見的就是頭部頂麵出現的鑄造裂縫 ,這種裂縫造成的原因可能是在切料或鑄造的工序中產生產的,並位於螺栓與螺釘的頭部頂麵。這種情況在螺絲的生產過程中是可以避免的,大多數是在調試生產時,未能將機器設備調整到合適的地步,力過大或者是模具不適用都有可能是造成以上這種情況出現。



螺栓緊固件

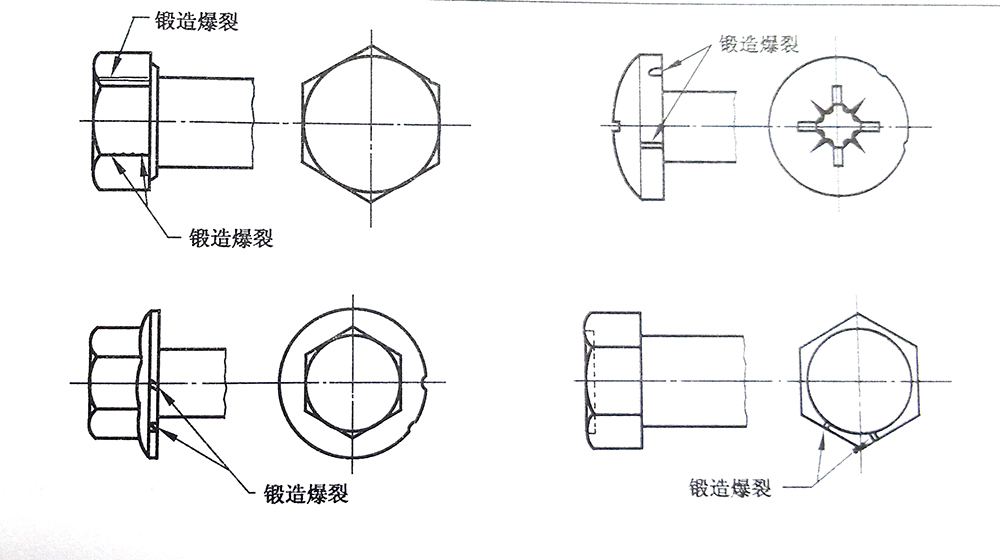

上圖中的這種現象屬於鑄造爆裂,它是在鑄造過程 中產生鑄造爆裂,如在螺栓和螺釘六角頭的對角上,或在法蘭麵或圓頭產品的圓周上,或在凹穴頭部隆起部分出現。


六角頭及六角法蘭麵螺栓和螺釘,六角法蘭麵螺栓和螺釘的法蘭麵上的鑄造爆裂,不應該延伸到螺栓頭部的頂麵和頂圓(倒角圓)或螺栓 頭下支承麵內,對角上的鑄造爆裂,不應使用對角寬度減小到低於規定的最小尺寸,

螺栓 和螺釘凹穴頭部隆起部分的鑄造爆裂,其寬度不應超過0.06d或深度低於凹穴部分,圓頭螺栓和螺釘及六角法蘭麵螺栓,螺栓和螺釘的法蘭麵和圓頭圓周上的鑄造爆裂不應超過以下極限 ,

螺栓緊固件


在鑄造過程中可能產生剪切爆裂,如在圓頭或法蘭麵產品的圓頭或法蘭麵的圓周上出現,通常和產品軸心線約成45°。疓切爆裂也可能產生在六角頭產品的對邊平台上。


Baidu
map
